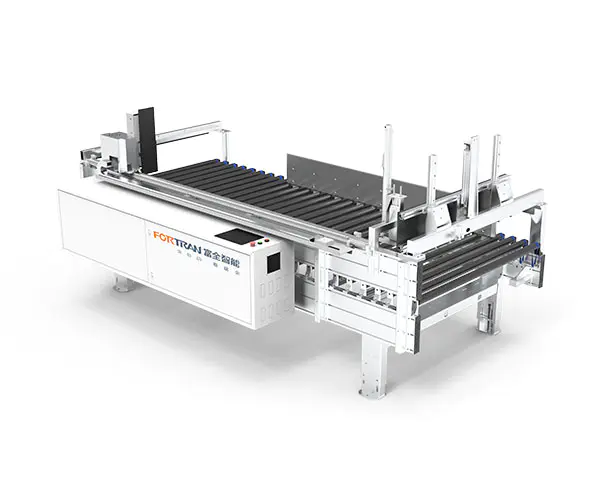

Интегрисана интелигентна мерна станица

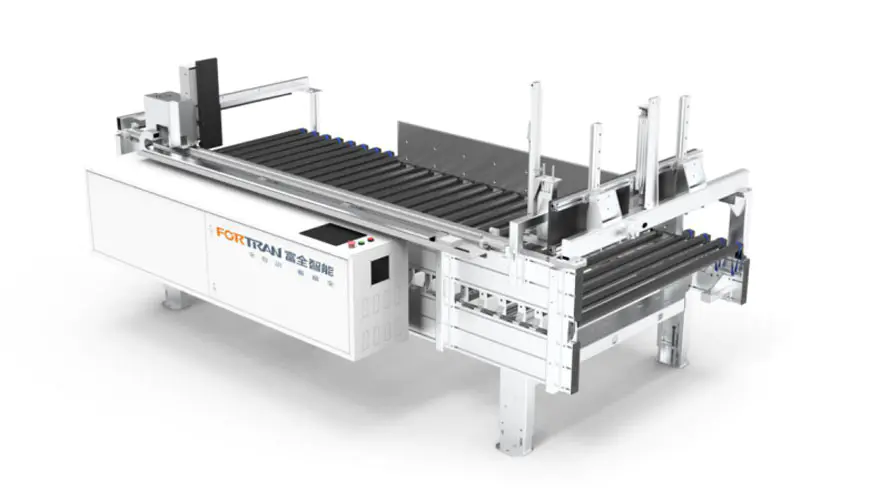

Укупна слика машине

Параметри опреме

Укупне димензије Д*Ш*В (мм)	Опрема Веигхт (кг)	Мерење носивости (кг/㎡)	Укупна снага (кВ)	Прецизност мерења (мм)	Висина радног стола (мм)
3500*1960*1800	800	50	2.25	±0,5	800±50

Меасуринг Параметерс

Опсег обраде дужине плоче Л (мм)	Опсег обраде ширине плоче В (мм)	Опсег обраде дебљине плоче Х (мм)	Мерење ефикасности (пута/мин)	Брзина транспорта (м/мин)
350-2800	200-1200	18-250	4-6	0-35 (конверзија фреквенције подесива)

1. Стопала се секу и буше ласером, обезбеђујући прецизне позиције рупа. Савијају их ЦНЦ машина за савијање ради прецизних углова.
2.Ноге су направљене од хладно ваљаних киселих челичних плоча са равним површинама. Након пескарења и пескарења, премазују се спрејом за јаку отпорност на корозију.
3. Стопала усвајају покретне подесиве чашице за стопала, нудећи снажну прилагодљивост равности тла.
4. Топло поцинковани ваљци су прекривени италијанским увезеним цревима, ефикасно спречавајући површинске огреботине радних предмета услед трења и обезбеђујући нетакнуту површину радног предмета.
5. Погон еластичног ремена производи ниску буку током рада. Еластични појас има високу жилавост и дуг радни век.
6. И чепови и подложне плоче су направљене од компактног ламината, а потпорне плоче су направљене од глатких ПЕ плоча, што резултира ниским отпором на трење.
7. Интегрисани дизајн мерења дужине и ширине смањује површину пода.
8.Аутоматска контрола омогућава мерење са високом прецизношћу, високом ефикасношћу и ниском стопом отказа.

9. Водилица механичког уређаја за позиционирање усваја Хивин шину за вођење, која се одликује високом прецизношћу, ниском вибрацијом и дугим веком трајања. Пренос користи зупчаник и зупчаник за велику брзину и високу прецизност. Позиционирање усваја серво мотор, осигуравајући прецизност, ефикасност, брзину, велики обртни момент и малу величину.

Интегрисана интелигентна мерна станица се углавном користи за мерење дужине слагања, ширине и дебљине сваког паковања плоча пре паковања. Прво мери дужину, затим ширину и на крају висину, уз велику брзину, мали простор и високу ефикасност. Поседује широк и дебео оквир од алуминијумског профила, који је елегантан и има одличну стабилност.

Серијски број	Име	Феатуре	Модул

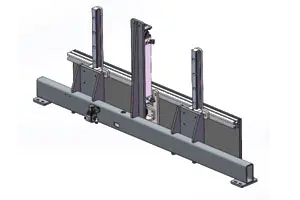

1	Склоп покретне греде за мерење дужине	Високопрецизни серво мотор преноси снагу преко планетарног редуктора, обезбеђујући висок обртни момент, ниску буку и стабилну снагу. Снага се преноси преко синхроног вратила и зупчаника како би се остварило брзо кретање целог механизма, чиме се побољшава ефикасност.
2	Склоп фиксне плоче за мерење дужине	Овај крај служи као референтна плоча за мерење. Преграда се покреће ваздушним цилиндром за вертикално подизање и постиже брзо и стабилно линеарно кретање уз помоћ Хивин прецизних водилица.
3	Оквир мерног ваљкастог транспортера	Ваљци усвајају италијанске увезене гумиране ваљке са глатким и светлим површинама и високим трењем, обезбеђујући апсолутно стабилан транспорт пакета и значајно смањујући могућност трења клизања. Подвргнути су пескарењу и премазивању спрејом како би се осигурао укупан изглед и крутост оквира.
4	Склоп мотора са ваљцима	За издржљивост користи увезене моторе са редукторима. Снага се стабилно преноси на ваљке преко синхроних ременица и синхроних каишева.

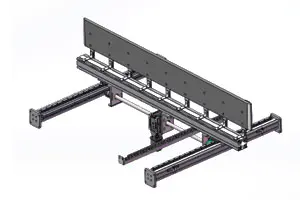

5	Механизам снаге мерења пресека ширине	Хоризонтални систем напајања усваја серво мотор високе прецизности у комбинацији са прецизним редуктором како би се осигурала стабилност система преноса.

Цртежи са три приказа
