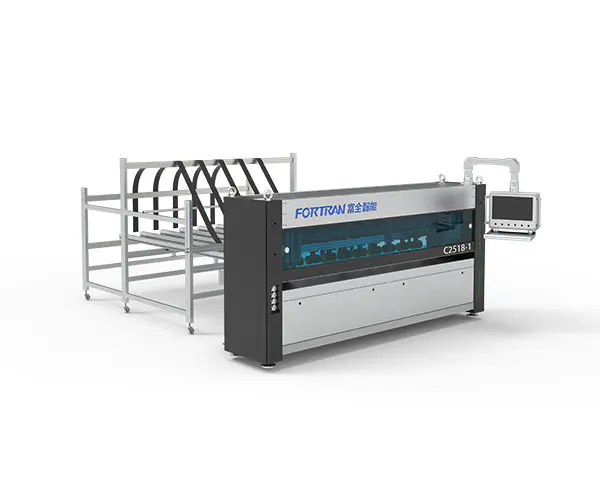

Потпуно аутоматска машина за сечење папира

Спецификације машине

Димензије Д*Ш*В(мм)	Основне спецификације	Напајање (кВ)	Брзина резања (М/мин)	Радна висина (мм)
6700*3650*3000	7 вертикалних + 1 хоризонтални ножеви, са режимима увлачења једног листа и непрекидног увлачења листова	5.25	0-120	850

Параметри обраде

Мин. Дужина сечења Л (мм)	Макс. Ширина сечења В (мм)	Дебљина сечења за валовити папир Х (мм)	Прецизност уздужног размака ножева (мм)	Ефикасност (ком/мин)
300	2500	2.5-6.5	±1.5	0-12

Потпуно аутоматска машина за сечење папира се користи за непрекидну обраду валовитог папира и појединачних листова за производњу картонских кутија фиксне дужине. Машина врши гужвање у оба попречни и уздужни правци, повремено сечење и обрада сечења на валовитом папиру. Сечење фиксне дужине омогућава и масовну производњу и прилагођено производња.Машина се може користити као самостална јединица или као почетни део линије за паковање.

бр.	Ставка	Карактеристике	Модел

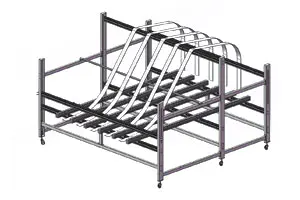

1	Сталак за складиштење папира	Сталак за складиштење папира је направљен од плоче за кисељење кроз обраду савијања, са једноставном структуром, поузданом конструкцијом. Обојен је како би се обезбедио атрактиван изглед и одлична отпорност на рђу. Стандардна конфигурација укључује непрекидни сталак за картонски материјал и једнослојну траку за пуњење картона.
2	Структура оквира	Оквир се производи прецизном машинском обрадом након заваривања правоугаоних челичних цеви и челичних плоча. Осигурава високу тачност монтаже и радну прецизност, гарантујући дуг радни век и одличну стабилност опреме.

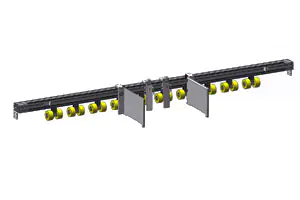

3	Дриве Мецханисм	Точак притиска за напајање је направљен од ПУ материјала, са светлом и лепом површином и трењем, што може ефикасно побољшати поузданост транспорта картона. У међувремену, вучни бубањ је увезен из Немачке, издржљив и дуготрајан; може се ручно подесити и фиксирати на страну.
4	Унакрсна структура	Снагу обезбеђује серво мотор високе прецизности у комбинацији са редуктором и синхроним механизмом точкова, чиме се постиже брзо и прецизно позиционирање, чиме се обезбеђује тачност резања картона;
5	Јединица за уздужно сечење	Овај механизам се углавном састоји од седам сетова држача ножева. Серво попречног каиша ножа покреће позиционирање уздужног ножа, што може испунити захтеве ефикасног рада, а истовремено обезбеђује издржљивост.

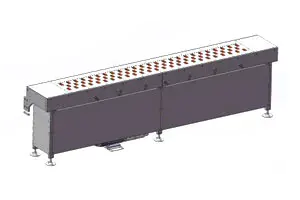

6	Подесиви уређај за складиштење	Ваљцима управља серво мотор плус редуктор брзине. Да бисмо побољшали радну тачност и ефикасност, користимо високо прецизан редуктор брзине са конусним зупчаником опремљен серво мотором високе прецизности. Вакуумска усисна структура је усвојена да адсорбује картон, омогућавајући бољи транспорт једнослојног картона.
7	Машинско кућиште	Примарни фокус је на украшавању саме машине. Машини је додат спољни заштитни поклопац, који је третиран прашкастим премазом како би се обезбедила естетски угодна и издржљива завршна обрада која се не љушти и не љушти. Прозор за посматрање на предњој страни машине је направљен од тамноплавог акрилног панела, који није само визуелно привлачан и елегантан, већ је и веома отпоран и отпоран на ломљење. Поред тога, уграђена је клизна шина од алуминијумске легуре, која има сјајну површину и ради тихо без икакве буке.

Цртежи са три приказа

Захтеви за потрошни материјал

1.Захтеви за валовити папир на станици за храњење

А. Ширина валовитог папира: 400–2350 мм;
Б. Висина слагања, укључујући палету од 120 мм: Максимално 1300 мм;
Ц. Ширина слагања, максимално: 1300 мм; Дужина валовитог папира на месту пражњења: Минимално 300 мм;
Д. Уздужна толеранција за сечење фиксне дужине: Максимално 0,5%; Попречна толеранција за сечење фиксне дужине: Максимално ± 2,0 мм;
Е. Дебљина валовитог папира: 2,5–6 мм, ±0,2 мм; Максимални квалитет сировине до 2,30 пне (према стандарду ДИН 55468);
Ф. Квалитет картона је у складу са ДИН 55468 стандардом;

Г. Једнострука валовита, максимална дебљина од приближно 4 мм (квалитет: 1,10–1,40); Двострука валовита, максимална дебљина од приближно 6 мм.

2. Врсте картона

Серијски број	Име	Слика	Смер увлачења папира	Минимална величина
1	Обична кутија		уздужни	Дужина: минимално 400 мм Ширина: минимално 36 мм Висина: минимално 225 мм
2	Обична кутија		уздужни	Дужина: минимално 400 мм Ширина: минимално 36 мм Висина: минимално 225 мм
3	Хеавенанд Еартх Цовер		уздужни	Дужина: минимално 400 мм Ширина: минимално 225 мм Висина: минимално 18 мм
4	Миддле Сеал Бок		уздужни	Дужина: минимално 400 мм Ширина: минимално 450 мм Висина: минимално 18 мм
5	Миддле Сеал Бок		уздужни	Дужина: минимално 400 мм Висина: минимално 450 мм Висина: минимално 18 мм
6	Кутија са свим крилима		уздужни	Дужина: минимално 400 мм Висина: минимално 225 мм Висина: минимално 18 мм
7	Миддле Сеал Бок		уздужни	Дужина: минимално 400 мм Висина: минимално 450 мм Висина: минимално 18 мм
8	Квадратни картон		уздужни	Дужина: минимално 400 мм Висина: минимално 18 мм
