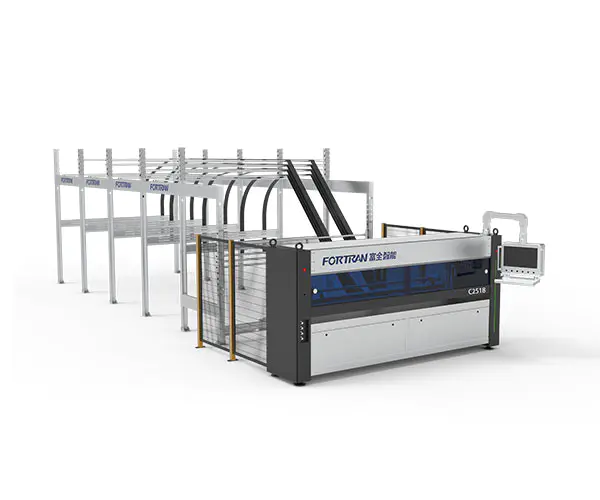

Аутоматска машина за сечење папира

Спецификације машине

Димензије Д*Ш*В(мм)	Основне спецификације	Напајање (кВ)	Брзина резања (М/мин)	Радна висина (мм)
11650*4040*3000	7 вертикалних + 1 хоризонтални ножеви, три серво контрола, са 4 магацина	6	0-120	900

Параметри обраде

Мин. Дужина сечења Л (мм)	Макс. Ширина сечења В (мм)	Дебљина сечења за валовити папир Х (мм)	Прецизност уздужног размака ножева (мм)	Ефикасност (ком/мин)
300	2500	2.5-6.5	±1.5	0-12

Аутоматска машина за сечење папира се користи за континуирану обраду валовитог папира фиксне дужине за производњу преклопних картона. Машина врши гужвање и попречног и уздужни правци, повремено сечење и обрада сечења на валовитом папиру. Сечење фиксне дужине омогућава и масовну производњу и производњу по мери. Машина се може користи се као самостална јединица или као почетни део линије за паковање.

бр.	Ставка	Карактеристике	Модел

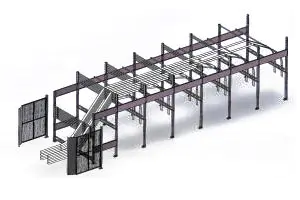

1	Сталак за складиштење папира	Сталак за одлагање папира је направљен од челичних плоча опраних киселином које су савијене у облик. Одликује се једноставном структуром, поузданом монтажом и хладно поцинкованом завршном обрадом, што му даје атрактиван изглед и одличну отпорност на рђу. Стандардна конфигурација укључује четири преграде за одлагање папира.

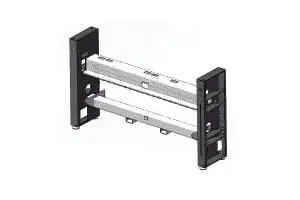

2	Структура оквира	Оквир се производи прецизном машинском обрадом након заваривања правоугаоних челичних цеви и челичних плоча. Осигурава високу тачност монтаже и радну прецизност, гарантујући дуг радни век и одличну стабилност опреме.

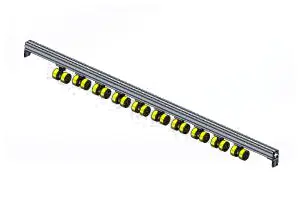

3	Дриве Мецханисм	Ваљак за притисак је направљен од ПУ материјала, који има светлу и атрактивну површину са високим трењем. Ово ефективно повећава поузданост транспорта картона. У међувремену, вучни бубањ је увезен из Немачке и веома је издржљив.

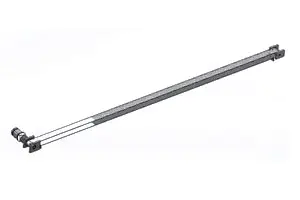

4	Унакрсна структура	Снагу обезбеђује серво мотор високе прецизности у комбинацији са редуктором и синхроним механизмом точкова, чиме се постиже брзо и прецизно позиционирање, чиме се обезбеђује тачност резања картона;

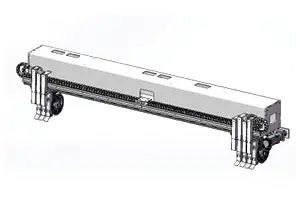

5	Јединица за уздужно сечење	Овај механизам се углавном састоји од седам сетова држача ножева. Серво попречног каиша ножа покреће позиционирање уздужног ножа, што може испунити захтеве ефикасног рада, а истовремено обезбеђује издржљивост.

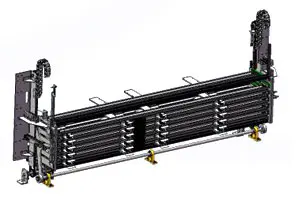

6	Подесиви уређај за складиштење	Крајњи главни оквири су машински обрађени ЦНЦ-ом како би се обезбедио паралелизам са обе стране. Ланци високе чврстоће се користе за вертикално подизање да би се обезбедила сигурност и поузданост и да би се спречило прескакање ланца. Да бисмо побољшали прецизност и ефикасност рада, користимо високо прецизне конусне редукторе опремљене серво моторима високе прецизности. За побољшање брзине складиштења папира, овај механизам за складиштење папира је дизајниран.
7	Машинско кућиште	Примарни фокус је на украшавању саме машине. Машини је додат спољни заштитни поклопац, који је третиран прашкастим премазом како би се обезбедила естетски угодна и издржљива завршна обрада која се не љушти и не љушти. Прозор за посматрање на предњој страни машине је направљен од тамноплаве акрилне плоче, која није само визуелно атрактивна и елегантно, већ је и веома отпорна на све еластичне и елегантне боје. Уграђена је клизна шина која има сјајну површину и ради нечујно без икакве буке.

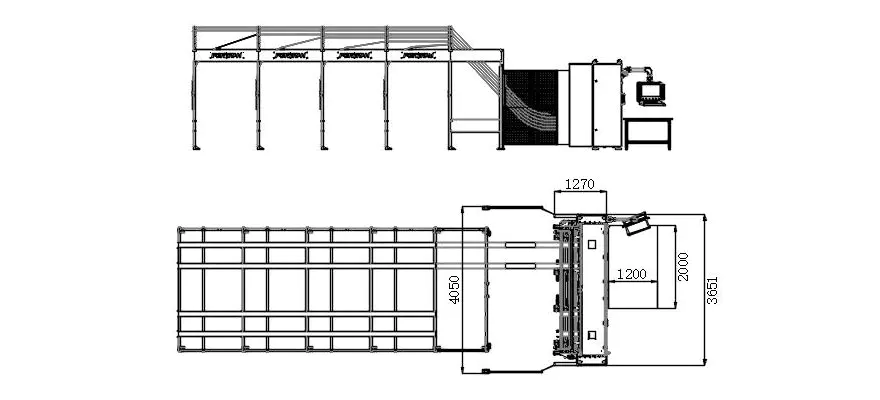

Цртежи са три приказа

Захтеви за потрошни материјал

1.Захтеви за валовити папир на станици за храњење

А. Ширина валовитог папира: 400–2350 мм;
Б. Укупна ширина валовитог папира стегнутог један поред другог: Максимално 2550 мм;
Ц. Висина слагања, укључујући палету од 120 мм: Максимално 1300 мм;
Д. Ширина слагања, максимално: 1300 мм; Дужина валовитог папира на месту пражњења: Минимално 300 мм;
Е. Уздужна толеранција за сечење фиксне дужине: Максимално 0,5%; Попречна толеранција за сечење фиксне дужине: Максимално ±2,0 мм;
Ф. Дебљина валовитог папира: 2,5–6 мм, ±0,2 мм; Максимални квалитет сировине до 2,30 пне (према стандарду ДИН 55468);
Г. Квалитет картона је у складу са ДИН 55468 стандардом;
Х. Једноструко валовити, максимална дебљина од приближно 4 мм (квалитет: 1,10–1,40); Двоструко валовити, максимална дебљина од приближно 6 мм.

2. Врсте картона

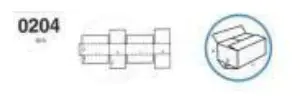

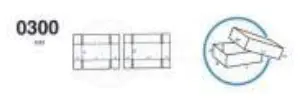

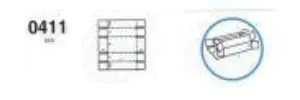

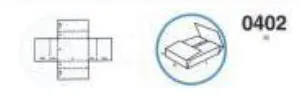

Серијски број	Име	Слика	Смер увлачења папира	Минимална величина

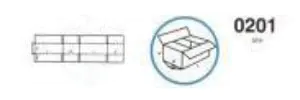

1	Обична кутија		уздужни	Дужина: минимално 400 мм Ширина: минимално 36 мм Висина: минимално 225 мм
2	Обична кутија		уздужни	Дужина: минимално 400 мм Ширина: минимално 36 мм Висина: минимално 225 мм
3	Хеавенанд Еартх Цовер		уздужни	Дужина: минимално 400 мм Ширина: минимално 225 мм Висина: минимално 18 мм
4	Миддле Сеал Бок		уздужни	Дужина: минимално 400 мм Ширина: минимално 450 мм Висина: минимално 18 мм

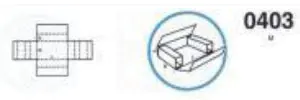

5	Миддле Сеал Бок		уздужни	Дужина: минимално 400 мм Висина: минимално 450 мм Висина: минимално 18 мм

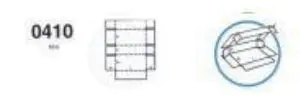

6	Кутија са свим крилима		уздужни	Дужина: минимално 400 мм Висина: минимално 225 мм Висина: минимално 18 мм
7	Миддле Сеал Бок		уздужни	Дужина: минимално 400 мм Висина: минимално 450 мм Висина: минимално 18 мм

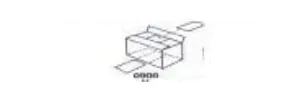

8	Квадратни картон		уздужни	Дужина: минимално 400 мм Висина: минимално 18 мм
