Аутоматска машина за сечење папира велике брзине

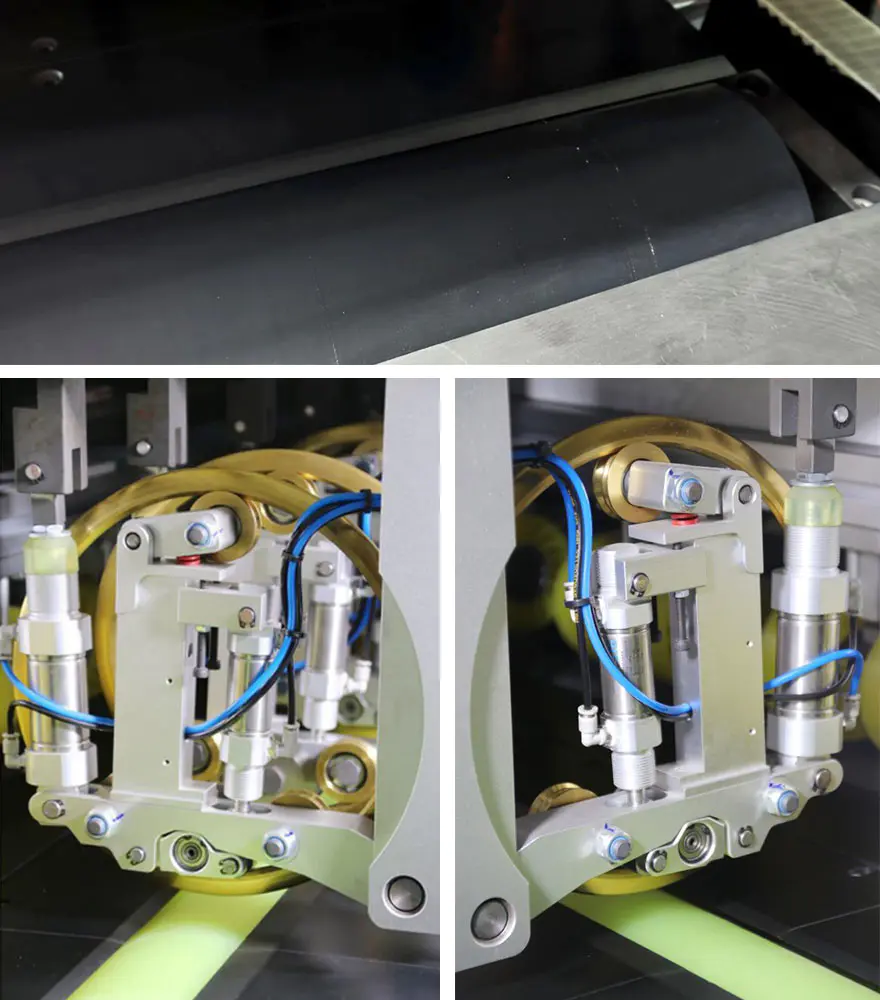

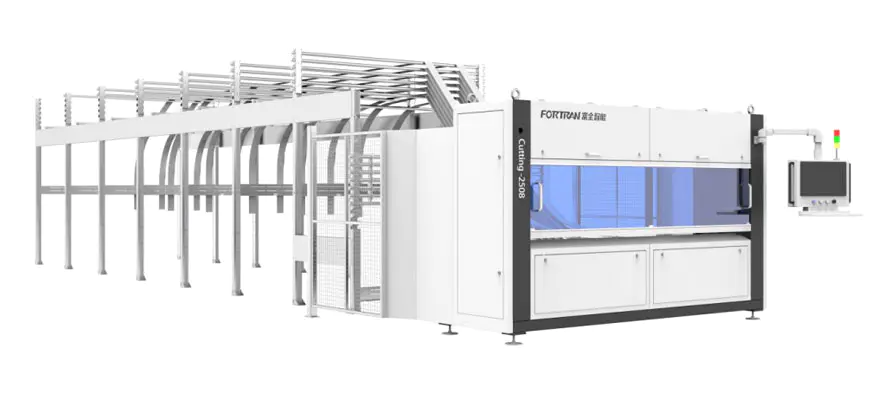

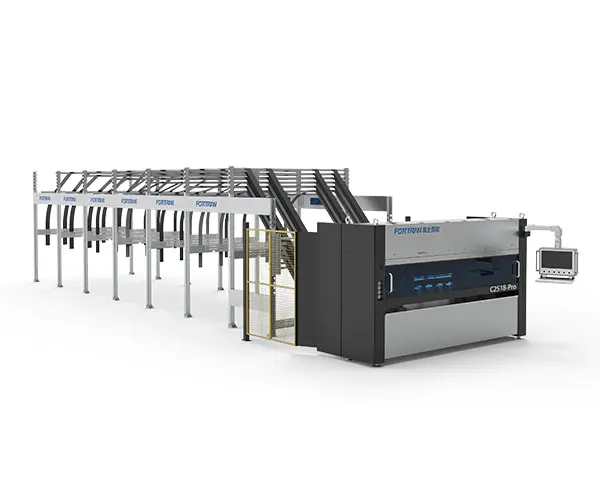

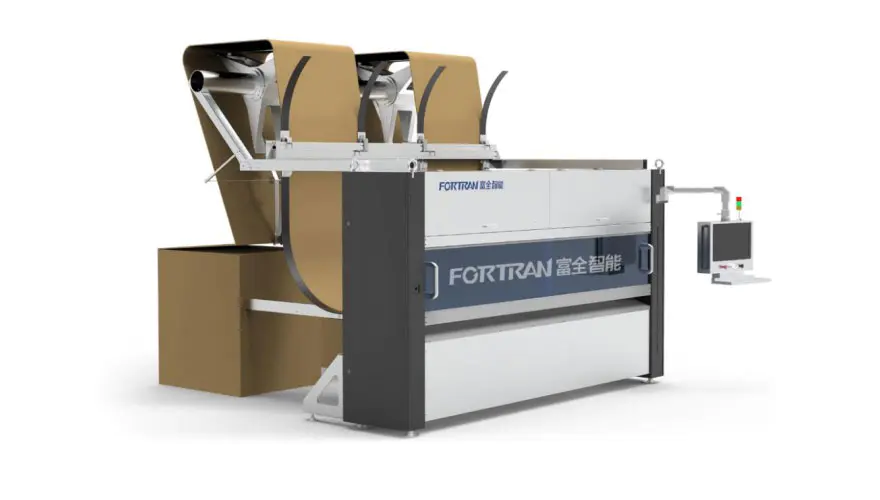

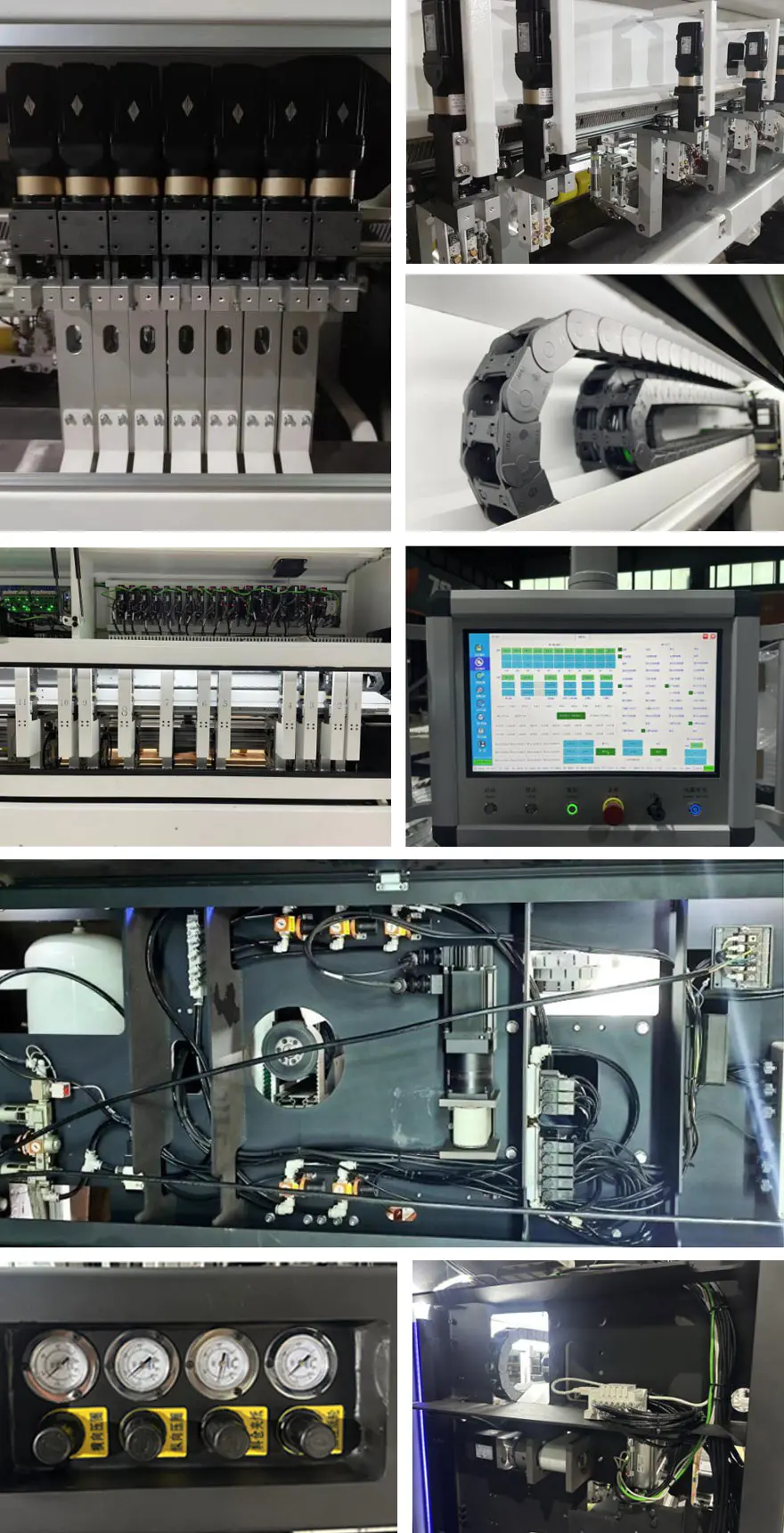

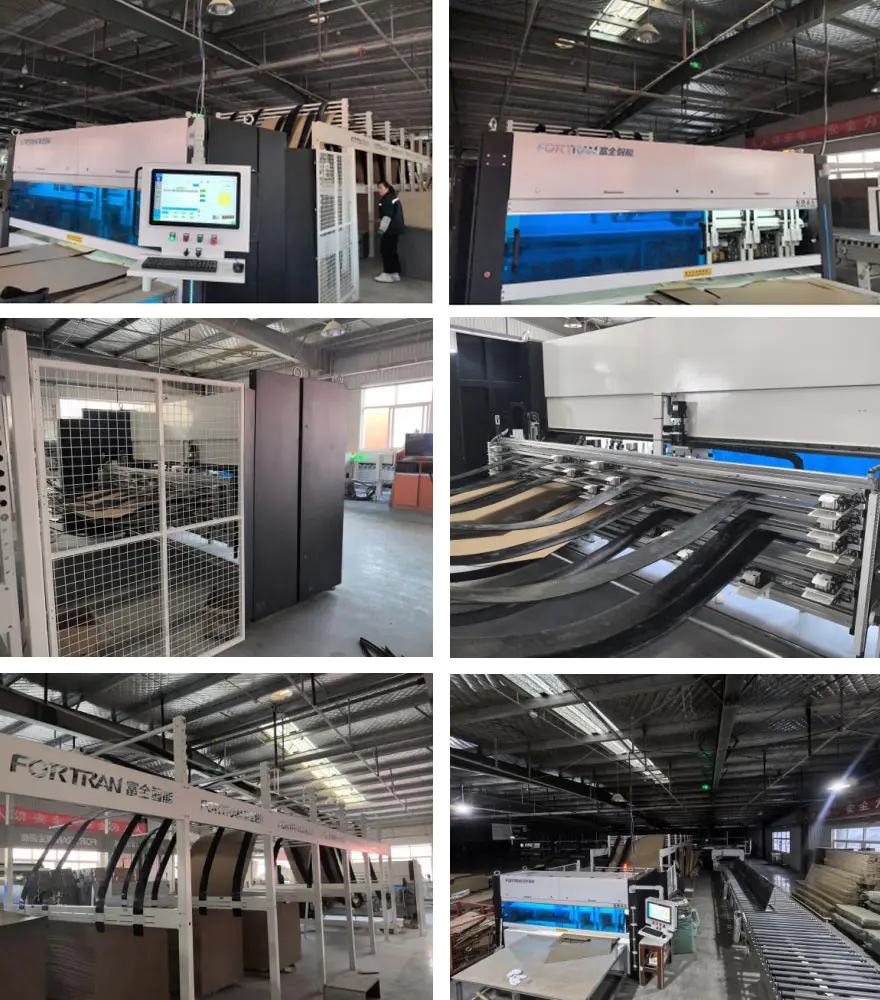

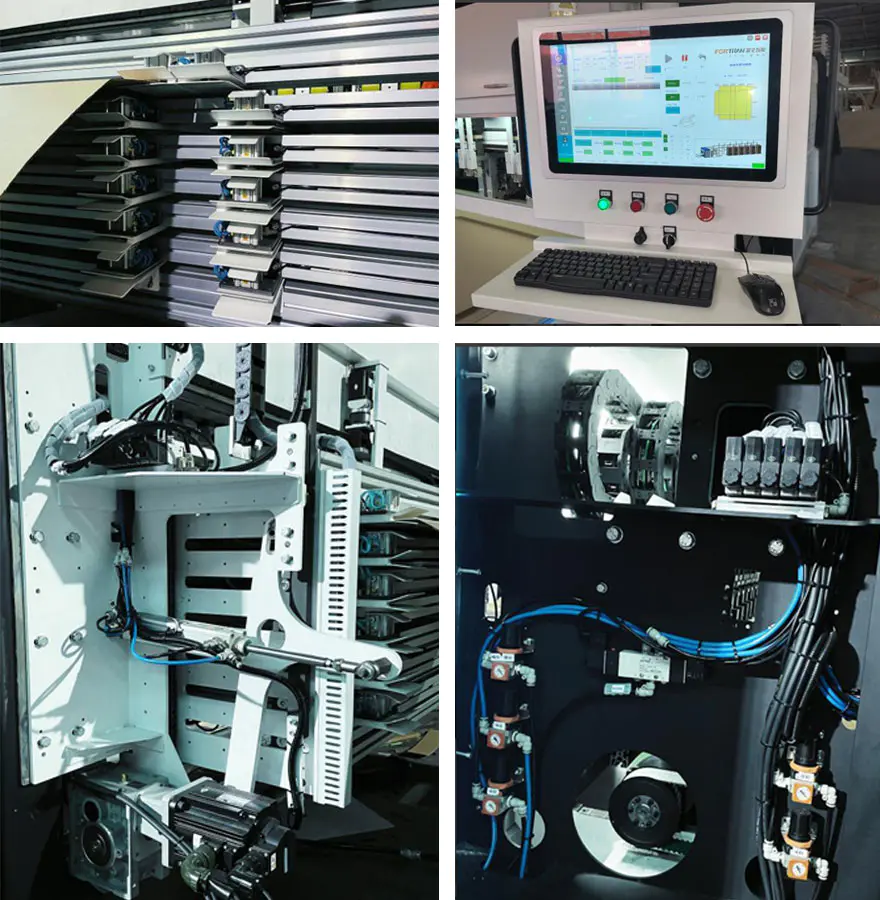

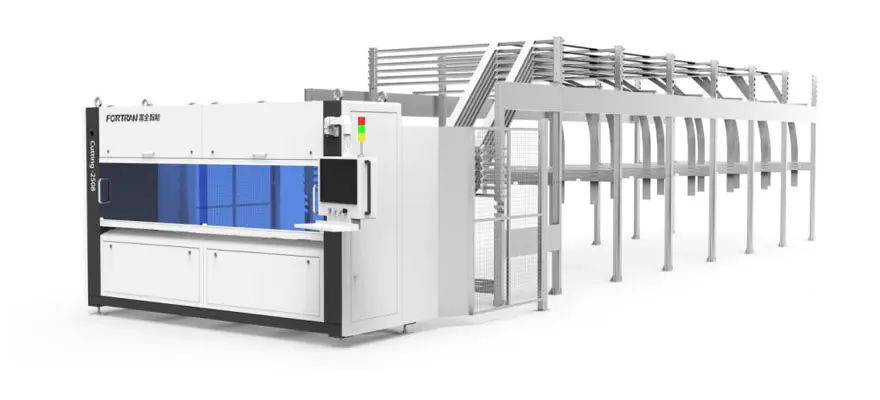

Слика машине

Спецификације машине

Димензије Д*Ш*В(мм)	Основне спецификације	Напајање (кВ)	Брзина резања (М/мин)	Радна висина (мм)
14750*4040*3000	11 вертикалних + 1 хоризонтални ножеви, пуна серво контрола, са 6 магазина	5.8	0-120	850

Параметри обраде

Мин. Дужина сечења Л (мм)	Макс. Ширина сечења В (мм)	Дебљина сечења за валовити папир Х (мм)	Прецизност уздужног размака ножева (мм)	Ефикасност (ком/мин)
300	2550	2-7	±1.5	0-12

Општи опис функција

Аутоматска машина за сечење папира велике брзине се користи за континуирану обраду валовитог папира и појединачних листова фиксне дужине за производњу преклопних картона. Машина врши гужвање у оба попречни и уздужни правци, повремено сечење и обрада сечења на валовитом папиру. Сечење фиксне дужине омогућава и масовну производњу и прилагођено производња.Машина се може користити као самостална јединица или као почетни део линије за паковање.

бр.	Ставка	Карактеристике
1	Сталак за складиштење папира	Сталак за складиштење папира је направљен од челичних плоча опраних киселином и обрађен од савијање. Има једноставну структуру, поуздану конструкцију и третира се хладноћом галванизација, што резултира атрактивним изгледом и одличном отпорношћу на рђу. Стандардна конфигурација укључује 6 преграда за одлагање папира, који могу бити прилагођен различитим потребама купаца, нудећи високу флексибилност и јак прилагодљивост.
2	Структура оквира	Оквир се производи прецизном машинском обрадом након заваривања правоугаоног челика цеви и челичне плоче. Осигурава високу тачност монтаже и радну прецизност, гарантујући дуг радни век и одличну стабилност опреме.
3	Дриве Мецханисм	Ваљак за притисак је направљен од ПУ материјала, који има светлу и атрактивну површину са великим трењем. Ово ефективно повећава поузданост транспорта картона. У међувремену, вучни бубањ је увезен из Немачке и веома је издржљив.
4	Унакрсна структура	Снагу обезбеђује серво мотор високе прецизности у комбинацији са редуктором и синхрони механизам точка, чиме се постиже вис
5	Јединица за уздужно сечење	Овај механизам се првенствено састоји од 7 комплета држача ножева. Конфигурација ножа 7+1 омогућава универзално сечење кутија типова 410 и 411. Дизајниран је да задовољи захтеви за високоефикасним радом уз обезбеђивање трајности;

6	Подесиви уређај за складиштење	Оба краја матичне плоче ЦНЦ обрадом обезбедити паралелне стране, коришћење високе чврстоће ланац горе-доле како би се осигурала сигурност и поузданост не прескаче зубе, како би се побољшала тачност и ефикасност рада, користимо високе прецизности конусни зупчаник редуктор опремљен високом прецизношћу сервисни мотор; У циљу побољшања степена искоришћења папира, поставили смо ову институцију као 6 папирних библиотека које се могу повећавати или смањивати према различите потребе купаца, погодно и брзо, и јака прилагодљивост;

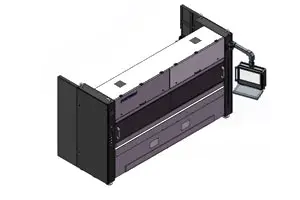

7	Машинско кућиште	Примарна функција је украшавање машине сама.Додаје се спољни заштитни поклопац машина.Поклопац је обрађен пластиком прскање, што га чини естетски пријатан, деликатан и отпоран на боју цхиппинг.Прозор за посматрање на предњој страни машине је направљена од акрилног лима, који даје привлачан и елегантан изглед, као као и висока жилавост и отпорност на разбијање.

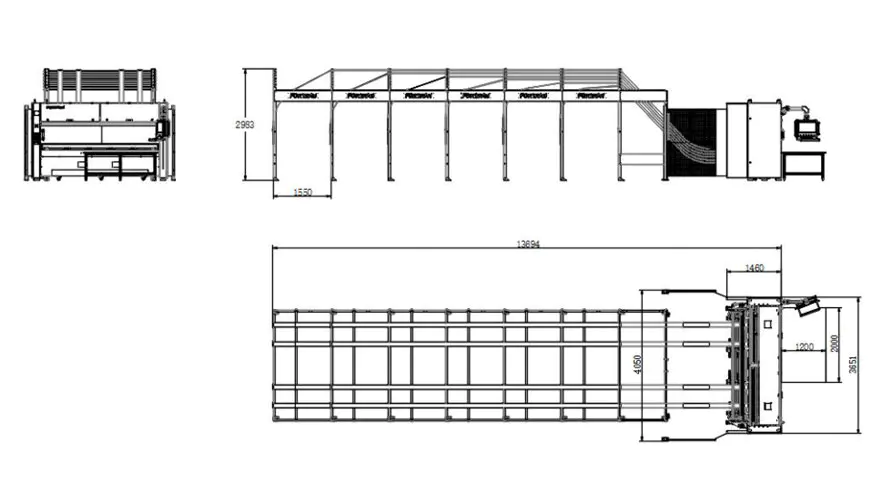

Цртежи са три приказа

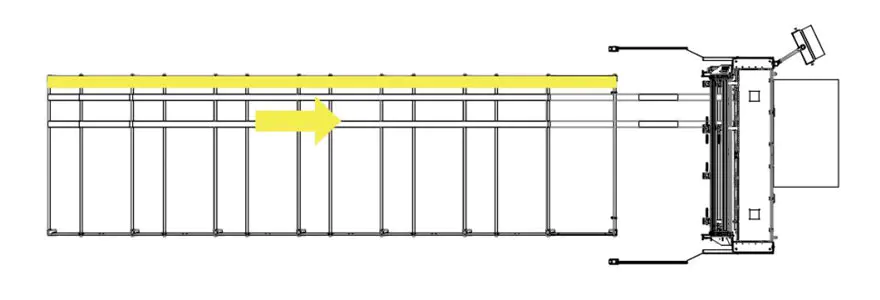

Шематски дијаграм режима производног процеса

Захтеви за потрошни материјал

1.Захтеви за валовити папир на станици за храњење

А. Ширина валовитог папира: 400–2550 мм;
Б. Укупна ширина валовитог папира стегнутог један поред другог: Максимално 2550 мм;
Ц. Висина слагања, укључујући палету од 120 мм: Максимално 1300 мм;
Д. Ширина слагања, максимално: 1300 мм; Дужина валовитог папира на месту пражњења: Минимално 300 мм;
Е. Уздужна толеранција за сечење фиксне дужине: Максимално 0,5%; Попречна толеранција за сечење фиксне дужине: Максимално ±2,0 мм;
Ф. Дебљина валовитог папира: 2-7 мм, ±0,2 мм; Максимални квалитет сировине до 2,30 БЦ (према ДИН 55468 стандарду);
Г. Квалитет картона је у складу са ДИН 55468 стандардом;
Х. Једнострука валовита, максимална дебљина од приближно 4 мм (квалитет: 1,10–1,40); Двострука валовита, максимална дебљина од приближно 7 мм.

2. Врсте картона

Серијски број	Име	Слика	Смер увлачења папира	Минимална величина
1	Обична кутија		уздужни	Дужина: минимално 400 мм Ширина: минимално 36 мм Висина: минимално 225 мм
2	Обична кутија		уздужни	Дужина: минимално 400 мм Ширина: минимално 36 мм Висина: минимално 225 мм
3	Хеавенанд Еартх Цовер		уздужни	Дужина: минимално 400 мм Ширина: минимално 225 мм Висина: минимално 18 мм
4	Миддле Сеал Бок		уздужни	Дужина: минимално 400 мм Ширина: минимално 450 мм Висина: минимално 18 мм
5	Миддле Сеал Бок		уздужни	Дужина: минимално 400 мм Висина: минимално 450 мм Висина: минимално 18 мм
6	Кутија са свим крилима		уздужни	Дужина: минимално 400 мм Висина: минимално 225 мм Висина: минимално 18 мм
7	Миддле Сеал Бок		уздужни	Дужина: минимално 400 мм Висина: минимално 450 мм Висина: минимално 18 мм
8	Квадратни картон		уздужни	Дужина: минимално 400 мм Висина: минимално 18 мм

Листа конфигурације главних компоненти

бр.	Ставка	Спецификације	К'ти	Примећено
1	Јединица уздужног сечива		7 СЕТС	Количина се може прилагодити према захтевима
2	Хоризонтална јединица сечива		1 СЕТ
3	Монтажа ваљка		3 ПЦС
5	Попречни синхрони појас		1 ком
6	Синцхроноус Белт		2 ПЦС
7	Вучни серво мотор		2 СЕТС
8	Трацтион Редуцер		2 СЕТС
9	Серво мотор за складиштење подешавања		1 СЕТ
10	Подешавање редуктора за складиштење		1 СЕТ
11	Мотор за кретање ножа		7 СЕТС	Количина се може прилагодити према захтевима
12	Покретни редуктор сечива		7 СЕТС
13	Пнеуматске компоненте		1 СЕТ
14	Електрична контролна кутија	——	——
15	Елецтрицал Цомпонентс	Фотоелектрични сензори, каблови, рефлектори, електричне компоненте	——
16	Контролор	Драјвери, фирмвер, модули	——

Списак носивих делова и потрошног материјала

1. Листа носивих делова

бр.	Ставка	Спецификације	Препоручена количина	У8 број
1	Чаура осовине за напајање	ПЦМ260-02-020-260	6
2	Пусхинг Схафт Бусхинг	ЦЗЈ260-02-010-300	2
3	Бешавни зелени тихи синхрони појас са челичним језгром (Ксиет)	75-АТ10-6910	1
4	Соленоид Валве	СИ5120-5ГЗД-01	2
5	φ66кφ16к0.8 Оштрица кружног зуба	ПЦМ260-03-010-010	2
6	Соленоид Валве	4Н330Ц08Б	1
7	Клизач	ХГХ15ЦА	2
8	Прецизни вентил за смањење притиска	СДР20008ЈН	2
9	Бешавни полиуретански синхрони појас са челичном жицом - тихи тип	АТ10к50кЛ1290	1
10	Штафета	РКСТ-Ф01К Д24	1
11	Осигурач	5*20мм 0.1А	5
12	Лимит Свитцх	КСЦК-Н2145П20Ц	2
13	Прокимити Свитцх	ИМЕ12-06БПСЗВ2С	2
14	Бешавни полиуретански синхрони појас са челичном жицом - тихи тип	АТ10к50кЛ920	1

Листа потрошног материјала

1	Гумени ваљак снаге за резање папира Б	ПЦМ260-01-020-300	1
2	φ66кφ16к0.8 Оштрица кружног зуба	ПЦМ260-03-010-010	2
3	Чаура осовине за напајање	ПЦМ260-02-020-260	2
4	Пусхинг Схафт Бусхинг	ЦЗЈ260-02-010-300	1
