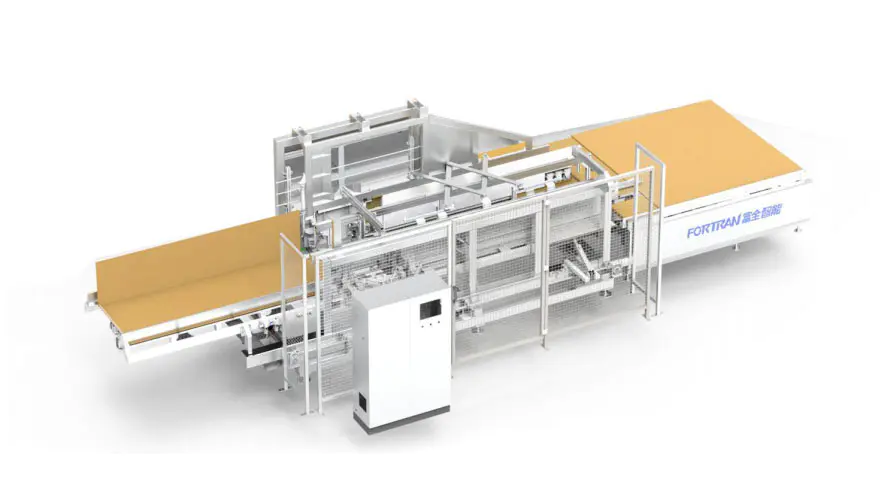

Аутоматска машина за преклапање кутија

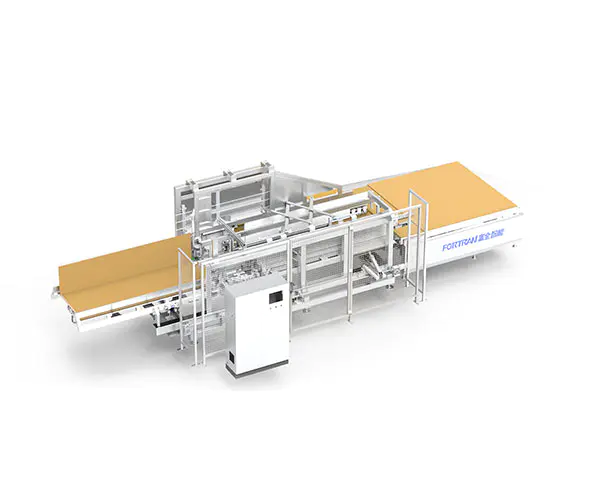

Укупна слика машине

Параметри опреме

Спољне димензије Д*Ш*В(мм)	Властита тежина опреме (кг)	Напајање (кВ)	Транспортно оптерећење (кг)	Радна висина (мм)
9760*3550*2500	Око 3700	4.5кВ (без јединице за лепљење)	50	830±40 (неодређено. Зависи од купца

Обим обраде

Опсег обраде картона Л (мм)	Опсег обраде картона В (мм)	Опсег обраде картона Х (мм)	Ефикасност савијања (пута/мин)	Дебљина валовитог папира (мм)
400-2800	320-900	40-250	5-7	2.5-6

1 Марка основне опреме: серво мотор -- Инованце ; синхрони појас -- Гарднер; лежај седишта -- ТР; мотор за конверзију фреквенције --- Инованце :
2 Целокупна регална цев је заварена и обрађена порталом, који је веома прецизан, поуздан и издржљив.
3 Линеарни механизам машине за преклапање кутија је вођен прецизном линеарном водилицом, која је веома поуздана и издржљива.
4 Папир за пренос усисне чаше усваја серво мотор високе прецизности, који је лако контролисати и може побољшати тачност опреме;

5 Машина се може користити самостално или у комбинацији са прилагођеном линијом за паковање. Начин употребе је променљив и флексибилан

1 Користи

А. Ова аутоматска машина за преклапање кутија се користи у кутијама у кутије;
Б. Ова опрема се користи за прављење кутија од картонских кутија модела М/А-0410;
Ц. Прво, упоредите картон, притисните одговарајућу улазну величину и покрените, и унесите опрему да аутоматски направите кутију;

2 Преглед принципа рада

Цео сет опреме подељен је на пет делова: механизам платформе за храњење, механизам главног рама, фиксни бочни механизам за склапање, покретни бочни механизам за преклапање и средњи пренос механизам:

А. Када радите, унос на екрану за рад одговара величини преклопне кутије; након што је позиционирање спремно, након што је омотач папира поравнат са предњом и бочном референтном ознаком у позитивном смеру, притисните уређај са зеленим дугметом за покретање да бисте аутоматски покренули усисну чашу да апсорбује кожу папира у улаз у одељак машине за преклапање кутије;

Б. Усисна чаша покреће папирну кожу у преклопни део, а фиксна ивица и покретна дуга ивица одговарају ивици преклапања улазе, а затим аутоматски прскају лепак на наведеној позицији прскања лепка, а положај за преклапање предњег краја се завршава један по један;

Ц. Након што кутија за преклапање предњег краја достигне назначену позицију, након што је притисак цилиндра надоле затегнут, усисна чаша се одмах спушта и враћа назад у првобитно стање, а задња усисна чаша је причвршћена за задњи крај папира и чека на то; након што фиксна страна и покретна страна преклопне ивице раде у исто време, преокретна група се ресетује након завршетка; Усисна чаша са задње стране помера папирну кожу напред до положаја обликовања задње склопиве кутије и аутоматски прска лепак до назначене позиције;

Д. Након што кутија за преклапање задњег краја достигне назначену позицију, након што се притисак цилиндра наниже затегне: након што фиксна страна и покретна страна преклапајућа ивица раде у исто време, група за преклапање је завршена и ресетована: мотор за пражњење одмах шаље кутију за калупљење до излаза;

3 Функционална структура"

Серијски број	Име	Карактеристична карактеристика	Модел

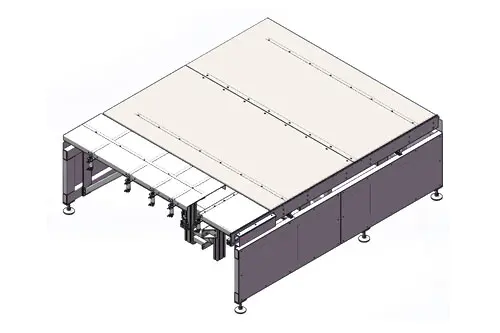

1	Структура стола за храњење	Предњи сто за материјал је постављен на положају равне плоче, а цилиндар контролише клин за подизање и позиционирање; бочни серво мотор тачно лоцира припремни положај увлачења папирне коже;

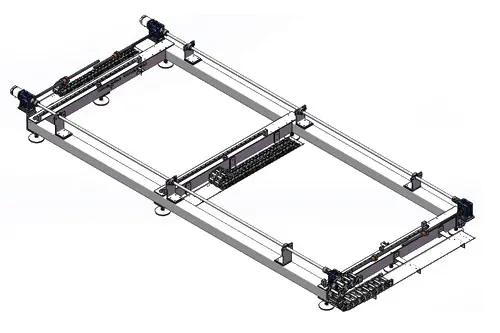

2	Рацк основна структура	Основа сталка главног рака, покретни механизам за склапање серво моторног погона за контролу серво везе и механизам средњег погона су тачнији;

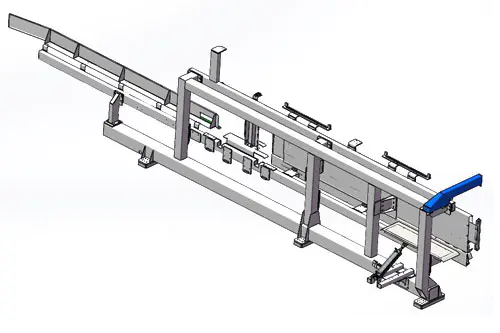

3	Фиксни бочни склопиви сталак	Фиксни бочни склопиви рам, преклапање цилиндра са кратким ивицама, помоћно увлачење лима са обе стране; обрада портала за заваривање сталка; висока тачност монтаже, висока тачност рада, обезбеђујући дуг радни век и добру стабилност опреме;

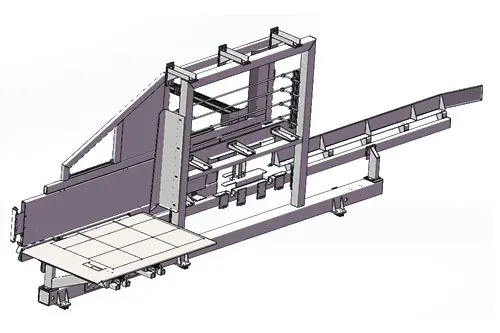

4	Мобилни бочни склопиви регали	Покретни бочни склопиви оквир, преклапање цилиндра са дуге стране, помоћна водилица за храњење лима са обе стране; обрада портала за заваривање сталка; висока тачност монтаже, висока тачност рада, осигуравајући дуг радни век и добру стабилност опреме;

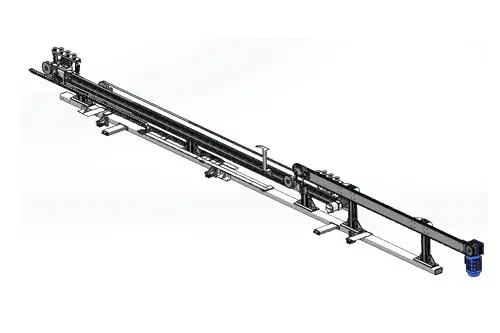

5	Пет делова средњег погонског механизма	Серво управљачки погон, средња усисна група покреће кретање папирне коже, мотор за пражњење покреће ланац за покретање пражњења папирне коже;

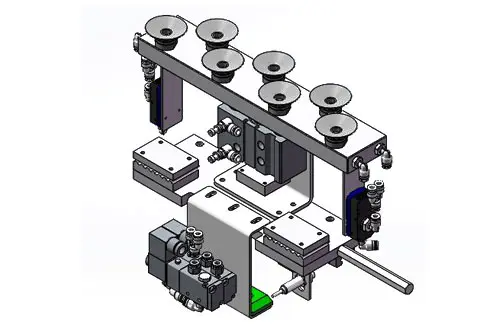

6	Група усисних чашица средњег нивоа	Ремен серво мотора покреће кретање, цилиндар се подиже и спушта, а вакуум усисне чаше апсорбује пренос папирне коже, прецизан рад и позиционирање;

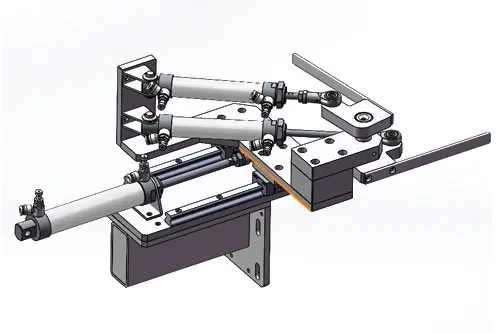

7	Група за преклапање	Предњи и задњи цилиндар за проширење сарађује са шином за вођење да би се померио напред-назад, а механизам за окретање цилиндра за груписање остварује преклапање различитих спецификација и величина;

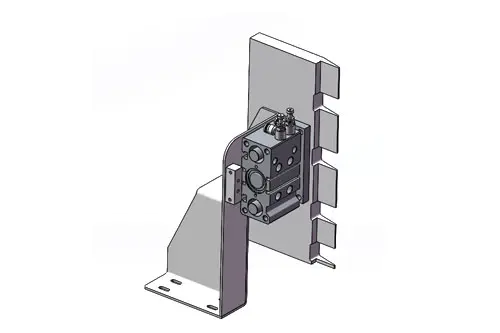

8	Притисните групу плоча	Цилиндар се шири пре и после, и делује на савијање уха да исправи кутију у прави угао;

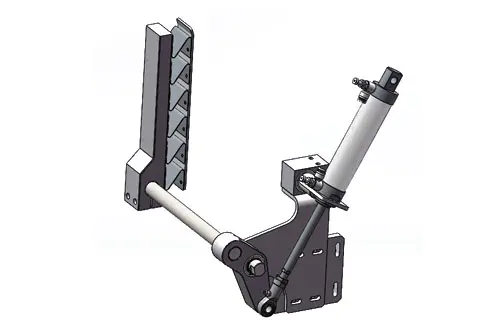

9	Група за бочно окретање	Углавном је одговоран за притискање предњег и задњег краја картона нагоре, а телескопски пренос цилиндра покреће закретну руку, тако да је лепак за топљење чврсто и стабилан;

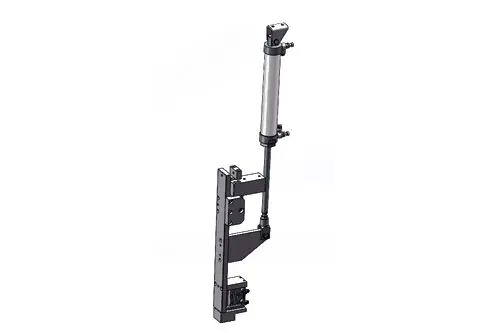

10	Група седишта за уши са окретном руком	Ширење погона цилиндра покреће закретну руку. Након што је закретна рука постављена под правим углом, цилиндар нижег притиска причвршћује омотач папира, са компресијском лепљивом пастом која се окреће са стране, како би била чврста и стабилна;

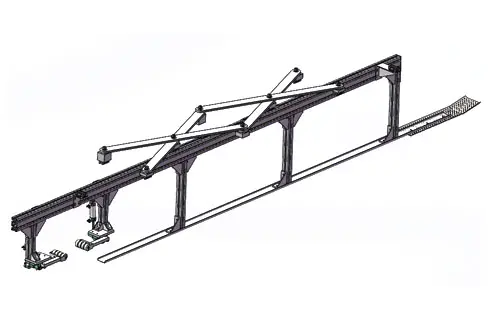

11	Помоћна група за пресовање ивица средњег нивоа	Дуга закретна рука сарађује са шином за вођење како би се постигао потпуно аутоматски средњи положај у средини картона; материјал предњег блока помаже доњој групи усисних чашица да апсорбује папирну кожу; задњи крај је подељен на две групе предњих и задњих цилиндара за контролу предњег и задњег дела закретне руке како би помогао ивици папира; да би спречио да омотач папира буде преширок и да би се спречило да се површина папира повећа.

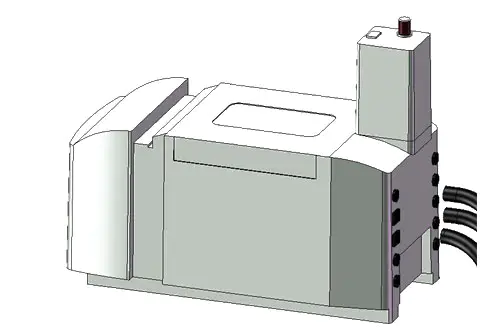

12	Систем машина за лепљење	У систему машина за лепљење користимо комплетан сет чистог увозног прибора Ле Баиде, који може реализовати континуирано прскање лепка, комплетне функције, једноставно подешавање и погодан рад;

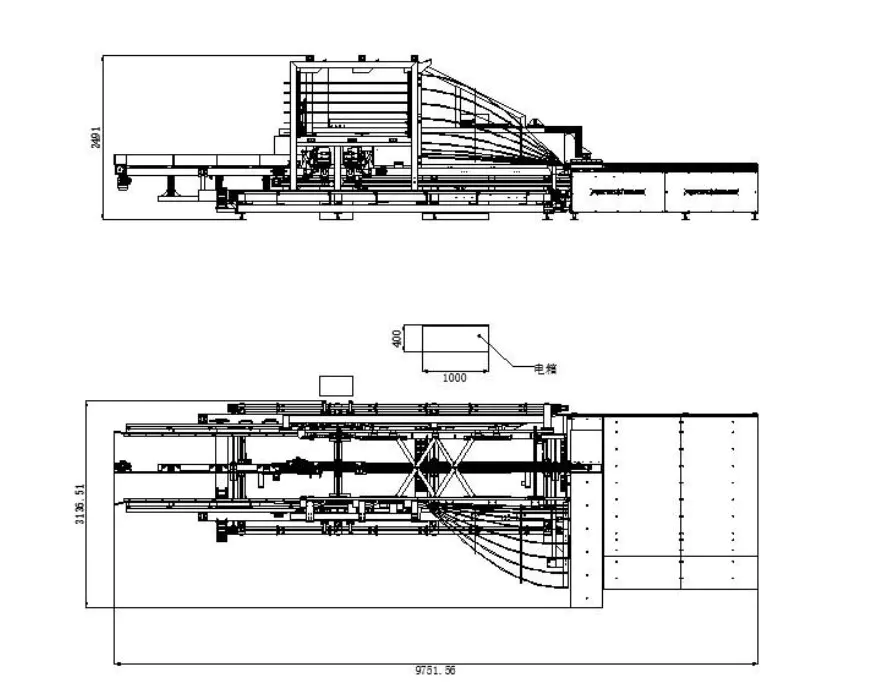

Три приказа (неодређено јер се величина мења према параметрима)

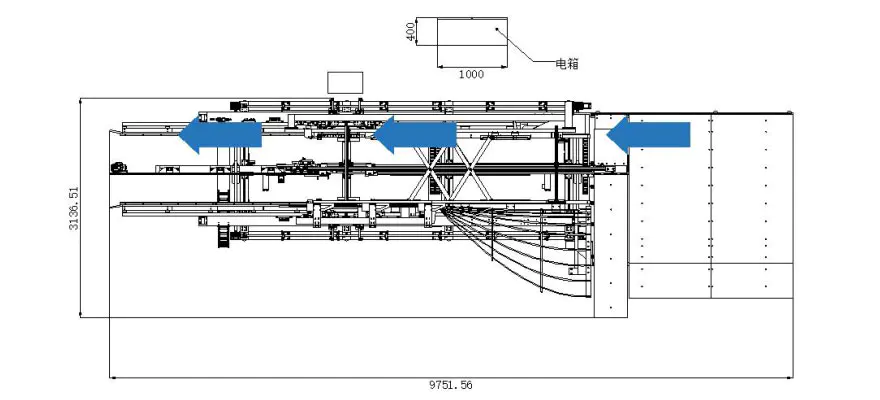

Шематски дијаграм режима производног процеса (Неодређено због величине мења се према параметрима)
